Clase N°4 - Sistemas base de impresion. Superficie

sistemas base de impresión

grabado por Superficie

Antecedente Histórico, Litografía

En 1976, el austriaco Alois Senefelder inventa la técnica de impresión denominada Litografía, se trata del primer proceso de impresión de superficie.

El principio de esta técnica es la inmixibilidad entre el agua y las materias grasas lo que determina dos zonas: Oleofílica e Hidrofílica.

Para imprimir se opera en tres pasos:

• se humedece la superficie de la piedra el agua será retenida por las áreas Hidrofílicas y por el contrario repelidas por las áreas Oleofílicas
• Se entinta con rodillo, la tinta grasa se repelida por las zonas húmedas imprimando en cambio áreas de imagen.
• Se coloca un pliego sobre la piedra: la tinta de las áreas de imagen se transfieren con la ayuda de un cilindro impresor.

A finales del siglo XIX y asociado a la aplicación de la cromolitografía y así nace el nuevo arte del cartelismo.

Planchas de offset, evolucion y tipos

Transcurrieron más de 100 años hasta que las piedras litográficas, comenzaron a ser sustituidas por planchas de zinc que podían ser curvadas sobre cilindros.

Hay tres cilindros:

• Cilindro Portaplancha
• Cilindro Portamantilla
• Ciindro de contrapresión

1900-1947: Sobre piedra y zinc, se preparaba cuidadosamente la superficie mediante soluciones acidas, seguidas de un pulido y toscado con polvo de piedra pómez.

Despues en negativo con albúmina-bicromato y en positivo con soluciones de goma arábiga bicromatada, el proceso fotomecánico.

1949: Kalle patento la primera plancha pre-sensibilizada con base de aluminio graneado mecánicamente.

1956-1965: se introdujeron las planchas de aluminio anodizadas, graneadas mecánica o electrolíticamente, que hicieron también una importante contribución a la mejora de la impresión Offset, pues requería menos agua, permitían tirajes mas largos y eran mas resistentes al desgaste y a la oxidación.

1965-2005: Se expandió paulatinamente por todo el mundo la fabricación y uso de las planchas presensibilizadas positivas y negativas, que han constituido el estándar universal de la forma impresora para Offset en estos últimos 30 años.

Sin dejar de citar, el cambio mas importante y revolucionario en el modo de preparar la plancha Offset, ha sido la aparición del sistema Computer to Plate (CtP)

Conceptos basicos de las Tintas

Componentes de la tinta:

• Pigmento: componentes naturales o sintéticos en polvo. Aportan la croma a la tinta.
• Vehiculo o barniz: fluidos en los que se dispersan los pigmentos, para ser fijados al soporte de impresión, que varía según el SBI. OLEOSO (Offset), ACUOSO (flexografía) y VOLATIL (rotograbado).
• Cargas o aditivos: componentes que modifican características especificas de la tinta.

Principales factores de secado:

• ABSORCIÓN (por parte del soporte)
• EVAPORACIÓN (del vehiculo)
• OXIDACIÓN (al contacto con el aire).

Copia de planchas Offset CtP

Es el flujo de proceso que permite que los archivos generados digitalmente en un ordenador, se puedan copiar en la plancha sin la necesidad de una película.

Componente de un sistema CtP:

• R.I.P (procesador de imágenes pasterizadas): los archivos generados en la etapa de preprensa deben ser convertidos en una serie de instrucciones para la unidad de exposición.
• Administrador/ Alimentación de plancha: evita la manipulación de las planchas individualmente.
• Unidad de exposición: es la sección de filmación, la plancha es expuesta mediante un cabezal o dispositivo láser, al que llega el flujo de datos suministrado por el R.I.P.
• Procesadora de plancha: esta unidad, en línea con la de exposición, es la que realiza el revelado, fijado, limpieza y secado, de ellas salen las planchas terminadas, listas para colocar en el cuerpo impresor.

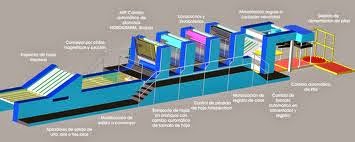

Cuerpo impresor Offset

Tintero: una serie de comandos permite regular el flujo de tinta en franjas a lo ancho de la plancha en función de la mayor o menor demanda de las diferentes áreas de imagen.

Cilindro portaplancha: por medio de mordazas, existen diferentes tipos, la plancha portadora de las áreas impresoras (oleofilicas) y no impresoras (hidrofilicas), se tensa sobre el cilindro.

Cilindro portaplantilla: encamisado con una mantilla de caucho sintético compresible, es el intermediario encargado de la transferencia de las áreas de imagen al soporte.

Cilindro impresor: ejerce contrapresión al soporte permitiendo la transferencia.

Tipos y formatos de presa de offset

Hay dos grandes grupos:

• alimentación por pliegos
•  Alimentacion por bobinas.

Las maquinas de pliegos se pueden calificar en cuatro formatos:

• Pequeño formato: presenta una variedad de tamaños según el fabricante, un estándar de pliego de 36x52cm. Se usan como papelería comercial, volantes, boletines y tarjetas.
• Mediano formato: pliegos hasta 50x70cm. Se utilizan para tiradas hasta 20.000 ejemplares, como folletos, formas comerciales, afichestas y trabajos a color medianos de todo tipo.
• Grande y Súper grande formato: pliegos hasta 72x102cm (grande) y 151x205cm (súper grande). Se utiliza para largas tiradas 100.000 ejemplares o mas, son aptas para la industria editorial y afiches de vía publica.

Las maquinas de alimentación por bobinas o Web Offset:

imprimen en una banda continua de papel alimentada por bobinas de gran tamaño. La banda de papel es luego cortada en hojas individuales

• Pequeño formato: se utilizan para imprimir solo banda angosta, generalmente a uno o dos colores monofaz.
• Mediano formato: se utilizan generalmente en talleres especializados en la industria editorial: revistas, libros catalogados de supermercados, guías telefónicas, etc.
• Gran porte: son las rotativas Web Offset, la utilizan las empresas editoriales de diarios y revistas.







     Impronta del Offset

La impronta característica en los plenos presenta bordes netos, sin halos o doble reborde como en la flexografía, ni dentado como en el rotograbado.

Productos graficos impresos con offset

El Offset, es el más versátil y difundido entre los sistemas de impresión, tanto por su variedad de formatos, como por su economía.

Abarcan una amplia variedad de productos gráficos:

domina ampliamente el rubro editorial, empezando por la impresión masiva de periódicos y revistas, así como también libros y folletería de todo tipo; impresión sobre cartulina para todo tipo de estucheria; aplicaciones especiales para la impresión sobre metales.

En todos sus formatos el Offset aporta calidad a costos competitivos, tanto para tiradas medias como grande.
